首页 > 产品展示 > 磨矿设备

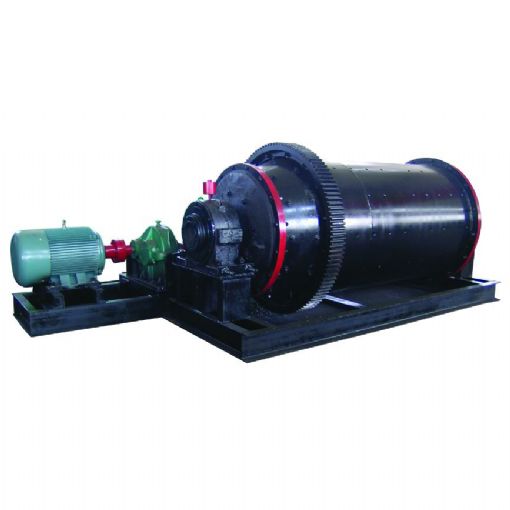

GZM系列圆锥球磨机

[所属分类:磨矿设备] [发布时间:2012-2-2] [发布人:管理员] [阅读次数:] [返回]

产品特点:

采用大直径双列调心滚子轴承,维修方便,效率高。

靠近出料端采用锥形结构,使球磨机加固,更主要的使钢球自然分级,靠近出料口处钢球直径小,研磨的物料粒度细。

采用整体钢底架,安装精度高,上机和安装简便,周期短。

取消联合给料器,采用鼓形给料器,没有惯性冲击,设备运行平稳,并减少了球磨机停车和维修时间,提高了效率。

选用说明:

过去普通球磨机多采用联合给料器,配套分级机采用槽底放料,物料集中于磨机给料器下面的料斗的配置形式,螺旋分级机旋向无特别要求,新型的圆锥球磨机和滚动轴承磨机均用无惯性冲击的鼓型给料器,配套分级机采用刮砂器将矿浆从槽体侧面刮出,由溜槽直排到鼓型给料器中,流程工艺简单方便,要求分级机螺旋方向必须与磨机旋向相反。

技术参数:

型号

规格

筒体转速(r/min)

装球总量(t)

出料粒度(mm)

给料粒度(mm)

电动机

生产量(t/h)

机重/kg

外形尺寸(mm)

(长×宽×高)

型号

功率/KW

GZM0912

Φ900×1200

41.6

0.9

0.074-0.3

0-15

Y180L-8

11

0.3-0.8

3900

3355×1800×1400

GZM0918

Φ900×1800

41.6

1.5

0.074-0.3

0-15

Y180L-6

15

0.4-1.1

5430

3955×1800×1400

GZM0921

Φ900×2100

41.6

1.7

0.074-0.3

0-15

Y180L-6

15

0.5-1.3

5600

4255×1800×1400

GZM0933

Φ900×3300

41.6

2.8

0.074-0.3

0-15

Y225M-6

30

0.85-2.2

7380

5500×1800×1400

GZM1220

Φ1200×2000

34.8

3.2

0.074-0.3

0-25

Y225M-8

22

1.3-3.3

8202

4085×2140×1760

GZM1224

Φ1200×2400

34.8

4.0

0.074-0.3

0-25

Y250M-8

30

1.6-4.1

9103

4485×2140×1760

GZM1228

Φ1200×2800

34.8

4.8

0.074-0.3

0-25

Y280S-8

37

2.2-5.6

9481

4885×2140×1760

GZM1232

Φ1200×3200

34.8

5.5

0.074-0.3

0-25

Y280M-8

45

2.0-5.2

10586

5285×2140×1760

GZM1238

Φ1200×3800

34.8

6.8

0.074-0.3

0-25

Y280M-8

45

2.2-5.6

11336

5885×2140×1760

GZM1244

Φ1200×4400

34.8

7.0

0.074-0.3

0-25

Y315S-8

55

3.0-7.5

12420

6485×2140×1760

GZM1324

Φ1300×2400

30.2

4.2

0.074-0.3

0-25

Y250M-8

37

1.3-3.3

9782

5035×2370×1880

GZM1328

Φ1300×2800

30.2

5.0

0.074-0.3

0-25

Y280M-8

45

1.6-4.0

10838

5435×2370×1880

GZM1334

Φ1300×3400

30.2

6.0

0.074-0.3

0-25

YR280M-8

55

1.9-4.8

12156

6035×2370×1880

GZM1520

Φ1500×2000

30.7

6.0

0.074-0.3

0-25

Y280M-8

45

1.8-4.5

11037

5650×2930×2060

GZM1523

Φ1500×2300

30.7

6.3

0.074-0.3

0-25

Y315S-8

55

2.1-5.2

12600

5950×2930×2060

GZM1526

Φ1500×2600

30.7

6.6

0.074-0.3

0-25

YR280S-8

55

2.6-6.0

13223

6250×2930×2060

GZM1529

Φ1500×2900

30.7

7.4

0.074-0.3

0-25

YR280M-8

75

2.9-6.7

13968

6850×2930×2060

GZM1535

Φ1500×3500

30.7

9.0

0.074-0.3

0-25

JR117-8

80

3.5-8.0

16137

7450×2930×2060

GZM1538

Φ1500×3800

30.7

9.8

0.074-0.3

0-25

JR125-8

95

3.8-8.6

17420

7750×2930×2060

GZM1544

Φ1500×4400

30.7

11.2

0.074-0.3

0-25

JR126-8

110

4.4-9.9

18500

8350×2930×2060

GZM1556

Φ1500×5600

30.7

14.2

0.074-0.3

0-25

JR26-8

110

5.6-13

20833

9550×2930×2060

GZM1565

Φ1500×6500

30.7

16.4

0.074-0.3

0-25

JR127-8

130

6.5-15

21950

10450×2930×2060

GZM1836

Φ1830×3600

25.2

12.5

0.074-0.3

0-25

JR128-8

155

2.5-11

33940

8400×3800×2330

GZM1840

Φ1830×4000

25.2

14

0.074-0.3

0-25

JR128-8

155

2.8-13

34990

8800×3800×2330

GZM1842

Φ1830×4200

25.2

15

0.074-0.3

0-25

JR128-8

155

3.0-14

35840

9000×3800×2330

GZM1848

Φ1830×4800

25.2

17

0.074-0.3

0-25

JR136-8

180

3.5-16

37260

9600×3800×2330

GZM1856

Φ1830×5600

25.2

20

0.074-0.3

0-25

JR136-8

180

4.0-18

39280

10400×3800×2330

GZM1864

Φ1830×6400

25.2

23

0.074-0.3

0-25

JR137-8

210

4.6-21

41840

11200×3800×2330

GZM2127

Φ2100×2700

23.8

15

0.074-0.3

0-25

JR128-8

155

3.5-25

32871

7455×3920×2485

GZM2130

Φ2100×3000

23.8

17

0.074-0.3

0-25

JR128-8

155

3.9-27.5

34859

7776×3920×2485

GZM2135

Φ2100×3500

23.8

20

0.074-0.3

0-25

JR136-8

180

4.5-33

37138

8200×3920×2485

GZM2140

Φ2100×4000

23.8

23

0.074-0.3

0-25

JR137-8

210

5-38

39000

8793×3920×2485

GZM2145

Φ2100×4500

23.8

26

0.074-0.3

0-25

JR137-8

210

6.5-43

43875

9306×3920×2485

GZM2150

Φ2100×5000

23.8

28

0.074-0.3

0-25

JR138-8

245

7-45

46117

9901×3920×2485

GZM2158

Φ2100×5800

23.8

30

0.074-0.3

0-25

JR1410-8

280

8-50

55486

10099×3920×2485

GZM2733

Φ2700×3300

21.7

32

0.074-0.3

0-25

JR157-8

320

12-92

73315

9010×5410×3150

GZM2736

Φ2700×3600

21.7

34

0.074-0.3

0-25

JR158-8

380

12.5-98

75410

9314×5410×3150

GZM2742

Φ2700×4200

21.7

38

0.074-0.3

0-25

JR158-8

380

15-118

80647

1035×5410×3150
